Climate control fan

Post by gertrossouw@live.com » 02 Apr 2014 07:40

My Patrol se waaier pla.1999 4.5 GRX. Die waaier het net ophou werk maar aan die agterkant van die voertuig werk dit 100%. Ek het al die" fuses" en waaier na gegaan die fout is nie daar nie. Wat my pla as ek die waaier se 2 drade onder die paneelkassie toets kry ek 12.05V op een en 11.3V op ander inplaasvan Aard en 12V. Waar kan ek Fout soek ? Is bang om my voertuig na enige janrap en sy maat te vat van hulle "brug" sommer hier en daar met "relay" en soek nie fout nie. :helpsign:

User avatar
Tinus lotz
Moderator
Posts: 7007
Joined: 29 Aug 2010 13:07
Full Name: Tinus lotz
Nickname: Tinus lotz
Home Town: Centurion
Current 4x4: Nissan patrol 4.8 GRX 2005

Toyota 2.7 legend 35 LWB 4X4
Home Language: Afrikaans
Has thanked: 547 times
Been thanked: 283 times

Re: Climate control fan

Post by Tinus lotz » 02 Apr 2014 10:48

As ek n voorstel kan maak kry die wiring diagram in die manual sodat jy weet watter een om te toets het daai fan nie n speed control op nie ? Dit is n moeilike een miskien met graham praat ? Dawid volskenk kan jou dalk help met spares as jy soek????

User avatar
gertrossouw@live.com
Full Member
Full Member
Posts: 20
Joined: 31 Aug 2013 07:47
Full Name: Gert Rossouw
Nickname: Gert
Home Town: Heidelberg
Current 4x4: Patrol 4.5 GRX
Home Language: Afrikaans
Location: Heidelberg Gauteng
Been thanked: 3 times

Re: Climate control fan

Post by gertrossouw@live.com » 02 Apr 2014 14:45

Dankie sal ek op web een kan aflaai?

User avatar
Tinus lotz
Moderator
Posts: 7007
Joined: 29 Aug 2010 13:07
Full Name: Tinus lotz
Nickname: Tinus lotz
Home Town: Centurion
Current 4x4: Nissan patrol 4.8 GRX 2005

Toyota 2.7 legend 35 LWB 4X4
Home Language: Afrikaans
Has thanked: 547 times
Been thanked: 283 times

Re: Climate control fan

Post by Tinus lotz » 02 Apr 2014 15:17

Ja of kontak vir kobus herrie op die forum miskien kan julle by mekaar uit kom?

DawidT
Senior Member
Senior Member
Posts: 266
Joined: 29 Jul 2011 08:17
Full Name: Dawid Taljaard
Nickname: Dawid
Home Town: Witbank
Current 4x4: 1995 Nissan Patrol GQ 4.2l Petrol and 2010 Nissan Patrol 4800.
2018 Nissan Navara
Home Language: Afrikaans
Has thanked: 1 time
Been thanked: 17 times

Re: Climate control fan

Post by DawidT » 03 Apr 2014 11:03

Ek weet nie of jy dieselfde tipe waaier controls het as die eerste 4.8 GRX nie? Myne het so gemaak en ek het agter die dash n boksie gekry met bietjie elektroniese komponente in. Op die einde van die dag het die "heat fuse" gegroet. Hom self uit soldeer en n nuwe een gekoop asook n soldeer bout en draad - alles dink ek het my so R100 gekos! Hoop dit help!

User avatar
gertrossouw@live.com
Full Member
Full Member
Posts: 20
Joined: 31 Aug 2013 07:47
Full Name: Gert Rossouw
Nickname: Gert
Home Town: Heidelberg
Current 4x4: Patrol 4.5 GRX
Home Language: Afrikaans
Location: Heidelberg Gauteng
Been thanked: 3 times

Re: Climate control fan

Post by gertrossouw@live.com » 03 Apr 2014 17:32

Dankie dit was die "heat Fuse" hulle noem hom ook "Temperature resistor" en die "boksie" is 'n fan control amp.
Langs waaier onder paneelkassie

Dit is hoe hy lyk die "fan control amp" boksie hy sit agter paneelkassie as jy hom uithaal.
Van bo

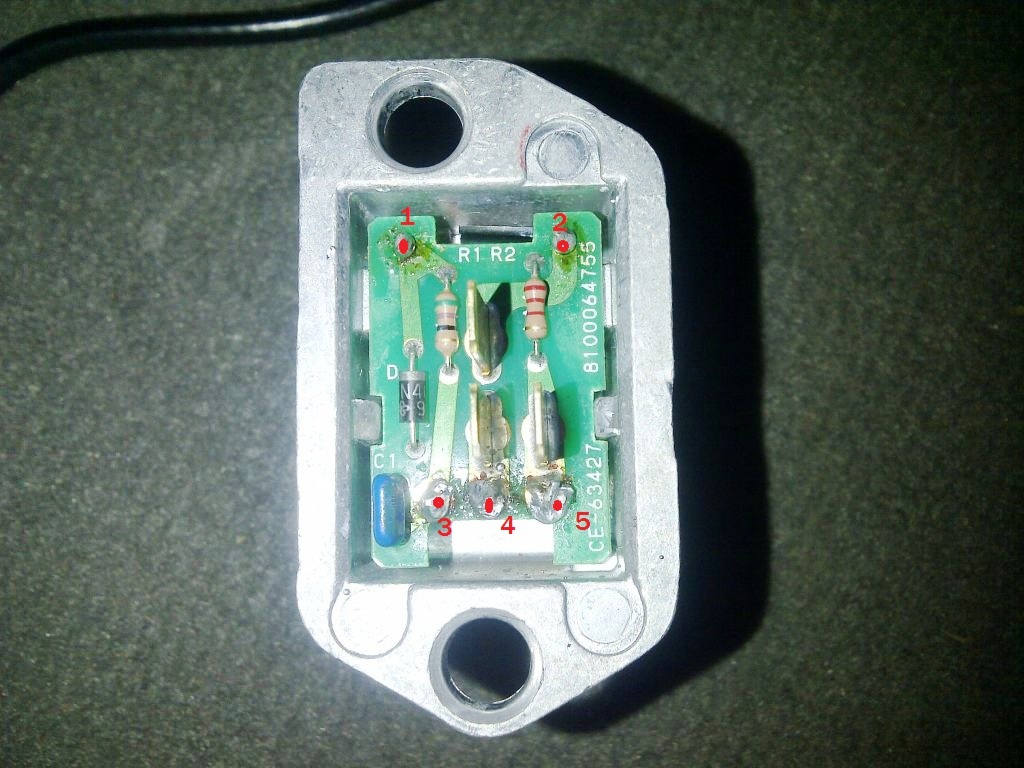

Van voor as jy plastiek "cover" afhaal
Dan is dit die "Temperature resistor" (140⁰C 2 A) as jy hom uithaal. Jy kan hom in "boksie" toets tussen "1" en "2" moet lesing gee.As hy oop is is hy m-toe. Al die punte tussen 1-5 moet soldeersel los gemaak word om "pc-bord" uit te kry.
Uitgehaal R12.50 gekos
Nuwe een ingesoldeer.Soldeer als vas en dis dit einde van my probleme. :eureka: :thumbup:
Nuwe een reeds in

User avatar
Tinus lotz
Moderator
Posts: 7007
Joined: 29 Aug 2010 13:07
Full Name: Tinus lotz
Nickname: Tinus lotz
Home Town: Centurion
Current 4x4: Nissan patrol 4.8 GRX 2005

Toyota 2.7 legend 35 LWB 4X4
Home Language: Afrikaans
Has thanked: 547 times
Been thanked: 283 times

Re: Climate control fan

Post by Tinus lotz » 03 Apr 2014 20:35

Netjies .....mooi man bly jy het reg gekom. :thumbup:
